之前我们发过文章，介绍325-345GHz收发解决方案。
有人提出来，毫米波功率那么宝贵，为什么我们还要加入一个隔离器引入额外的插损？

主要原因：
第一：加入隔离器可以改善驻波，稳定输出功率幅度。

以图1中的270-330GHz系统为例，45-55GHz经过有源2倍频得到90-110GHz，再经过无源3倍频器，得到270-330GHz。

如果X2和X3之间匹配不好，90-110GHz信号发射回来影响X2性能和输出功率，从而使X2输出功率发生变化，X3驱动功率变化，导致X3输出功率发生起伏。

隔离器起到单向传输的作用（图2），使得X2和X3之间匹配良好，从而保证X3 270-330GHz具有稳定的功率输出。

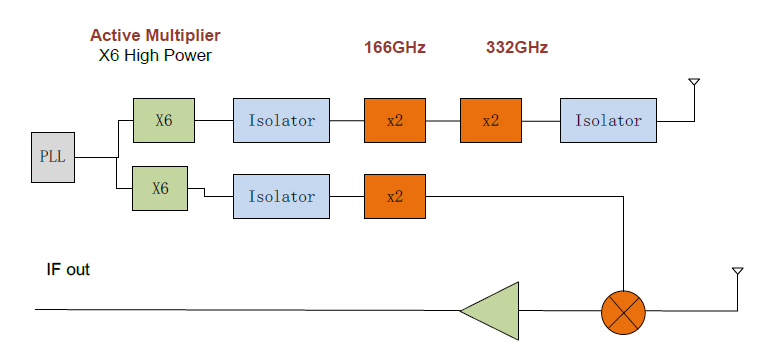

图1: 无隔离器

图2：有隔离器

图3：红色曲线无隔离器，蓝色曲线加隔离器

从图3可以看到，绿色曲线是理想情况，无隔离器时，实际输出功率起伏变化大；
加了隔离器虽然引入一定插损，但是保证最终输出平缓。

所以，
当隔离器插损足够小时，在毫米波频段（30-330GHz）加入隔离器时值得的。

第二个原因，MHC公司提供超低插损的隔离器。

MHC (Micro Harmonics）专注于隔离器和环形器的研究，得到NASA资金经费得以开发超低插损隔离器产品，并使用在NASA相关项目。隔离器是无源产品，ECCN编号是EAR99，不存在许可证问题。

批量供货产品频率覆盖50-330GHz，260-400GHz可样品供货，330-500GHz开发中。

图4：MHC受NASA经费支持开发超低插损隔离器

图5: 170-260GHz隔离器，插损-1.5dB @210GHz

图6，75-110GHz，插损=-1dB

图7：110-170GHz，插损=-1dB

图8: 220-330GHz，插损=-1.5dB
